場效應管(FET)作為電子電路的“核心開關”與“放大元件”,一旦故障,常導致電路癱瘓、設備損壞。從日常家電到工業電源,精準排查FET故障、掌握檢測方法是保障電路穩定的關鍵。本文將系統拆解場效應管的常見故障、檢測步驟及失效背后的電路邏輯,助力快速定位問題。

一、場效應管的三大核心故障類型
場效應管的故障多源于器件本身損壞或外部環境脅迫,主要可分為以下三類,覆蓋90%以上的應用場景:

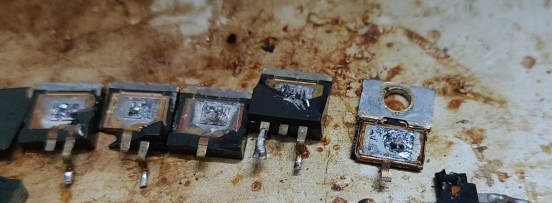

1. 擊穿類故障(最常見,致命性損壞)
擊穿是場效應管最嚴重的故障,指內部結構因過壓、過流或靜電導致永久性導通/截止。
? 柵極擊穿:MOS管柵極絕緣層極薄(僅幾十納米),易被靜電(人體/設備靜電可達數千伏)擊穿,表現為柵極與源極/漏極短路。故障后器件失去控制能力,通電即短路或完全截止。

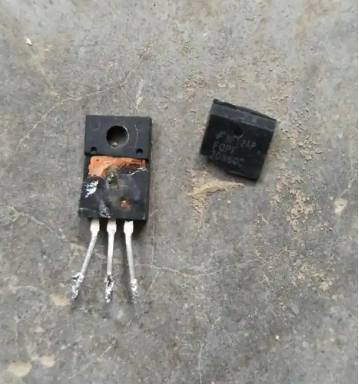

? 漏源擊穿:當施加在漏源兩端的電壓超過器件額定耐壓(如V_(DSS)),溝道被高壓擊穿,引發漏源極短路,伴隨電流激增,可能燒毀封裝。
? 誘因:靜電放電(ESD)、電源浪涌、選型時耐壓留量不足、電路反向電壓未防護。

2. 導通不良故障(功能性異常,易誤判)
此類故障非永久性損壞,但會導致電路性能驟降,是現場維修中最易忽略的類型。
? 導通電阻異常增大:FET長期工作在大電流場景,結溫過高導致溝道氧化層遷移,或封裝焊點老化,引發導通電阻R_(on)飆升。表現為電路發熱嚴重、輸出功率不足,嚴重時出現“虛接”。
? 夾斷電壓漂移:JFET或耗盡型MOS管的閾值電壓(V_(th))因溫度老化、雜質遷移發生偏移,導致無法正常導通或截止,比如開關管始終處于半導通狀態,設備無法關機。
? 誘因:長期過載運行、散熱不良、焊點虛焊、器件老化。
3. 參數退化故障(慢性失效,隱蔽性強)
這類故障無明顯外觀異常,但核心參數(如跨導、輸入阻抗)大幅衰減,導致電路功能失常。
? 跨導退化:放大電路中,FET跨導(g_m)下降會導致放大倍數驟降,信號失真、微弱信號無法被放大。
? 輸入漏電:MOS管柵極漏電流增大,導致輸入信號被泄漏,電路出現“無響應”“信號卡頓”。
? 誘因:高溫工作環境、潮濕腐蝕、長期處于飽和/截止極限狀態。

二、場效應管檢測全流程(從簡到難,適配不同場景)
檢測場效應管需結合外觀排查、萬用表檢測、專業儀器測試三步,從簡單到復雜逐步驗證,避免誤判。
1. 外觀初檢(快速篩選,1分鐘出結果)
先觀察器件封裝狀態,快速排除明顯故障:
? 查看封裝是否有燒焦、發黑、鼓包、裂紋,引腳是否氧化、虛焊、脫焊;
? 大功率FET檢查散熱片與引腳是否接觸良好,導熱硅脂是否干涸、碳化;
? 排除外觀異常后,再進行電氣檢測,避免損壞完好器件。

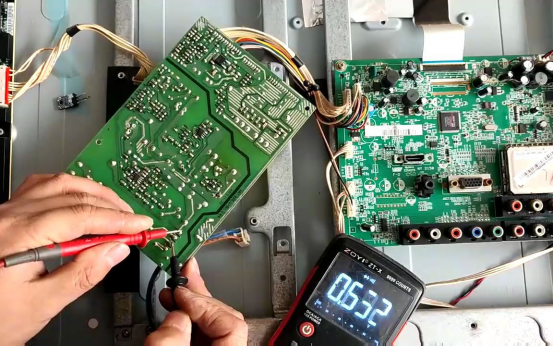

2. 萬用表快速檢測(最實用,適配現場/維修場景)
用數字萬用表的二極管檔或電阻檔,針對不同類型FET(JFET、MOS管)分步檢測,核心是判斷“是否短路/開路”。
(1)N溝道MOS管(最常用,如IRF3205)
? 柵-源/柵-漏檢測:萬用表紅筆接柵極(G),黑筆接源極(S)/漏極(D),讀數應為無窮大(絕緣層隔離,無導通);反之紅筆接S/D,黑筆接G,仍為無窮大(柵極無漏電)。若讀數接近0或幾百歐,說明柵極擊穿。
? 漏-源檢測:紅筆接漏極(D),黑筆接源極(S),讀數為無窮大(反向無導通);黑筆接D,紅筆接S,讀數接近0.5V~0.8V(二極管導通壓降,正常)。若正反向均為0,說明漏源擊穿;均為無窮大,說明開路。
(2)JFET檢測
? 柵-溝道檢測:柵極(G)與源極(S)/漏極(D)為PN結,紅筆接G,黑筆接S/D,讀數為0.5V~0.7V(正常);反向接為無窮大。若正反向均導通或均截止,說明柵極損壞。
? 源-漏檢測:S與D之間無固定極性,正反向讀數均應接近無窮大(未加控制電壓時不導通),若導通則說明溝道擊穿。

3. 專業儀器精準測試(精準定位,適配研發/批量檢測)
若萬用表檢測無異常,但電路仍故障,需用晶體管特性圖示儀或LCR數字電橋測試核心參數,精準判斷退化故障:
? 測試閾值電壓(V_(th)):MOS管增強型需確認V_(th)是否在額定范圍(如2V~4V),偏移過大則判定退化;
? 測試導通電阻(R_(on)):對比額定值,若R_(on)增大30%以上,說明器件老化;
? 測試跨導(g_m):放大電路中,g_m低于額定值80%,需更換器件;
? 測試漏電流(I_(DSS)):JFET耗盡型管,漏電流若遠超額定值,說明柵極漏電。
三、典型電路失效分析(場景化案例,直擊痛點)
結合不同應用場景,拆解場效應管故障如何引發電路整體失效,附排查思路與解決方案。
1. 開關電源電路:FET擊穿導致電源炸機
? 故障現象:通電后電源模塊瞬間燒毀,保險絲熔斷,輸出端無電壓。
? 失效分析:多為漏源擊穿或柵極驅動異常。
? 原因1:輸入電壓浪涌(如市電波動)超過FET耐壓,擊穿漏源極;
? 原因2:柵極驅動電路干擾(如驅動芯片損壞、布線過長引入噪聲),導致FET誤導通,瞬間過載擊穿;
? 原因3:散熱片未安裝,結溫超過150℃,熱擊穿。
? 排查與解決:
a. 更換同型號FET,先測試輸入電壓穩定性,加裝浪涌抑制電路(如壓敏電阻);
b. 優化柵極驅動電路,增加濾波電容(100nF)與串聯電阻(10Ω~100Ω),抑制干擾;
c. 更換大功率FET,加裝足夠面積的散熱片,涂抹優質導熱硅脂。
2. 音頻放大電路:FET參數退化導致聲音失真
? 故障現象:揚聲器出現雜音、聲音微弱,調節音量旋鈕無改善。
? 失效分析:多為跨導退化或柵極漏電。
? 原因:FET長期工作在高溫環境,溝道氧化層老化,跨導下降;或柵極受潮導致漏電,信號被泄漏。
? 排查與解決:
a. 用萬用表測試FET柵-源絕緣性,若漏電則直接更換;
b. 若參數退化,更換同型號低噪聲FET(如2SK301);
c. 改善電路散熱,避免靠近發熱元件(如功放芯片),檢查焊點是否虛焊。
3. 電機驅動電路:FET導通不良導致電機無力
? 故障現象:電機啟動緩慢、轉速不穩,負載大時停轉,觸摸FET外殼發燙嚴重。
? 失效分析:核心是導通電阻增大。
? 原因:電機驅動中FET長期通過大電流(如啟動電流),焊點老化導致接觸電阻增大,或FET溝道熱退化,R_(on)飆升,發熱嚴重。
? 排查與解決:
a. 萬用表測試FET導通電阻,若遠超額定值,更換低內阻大功率FET(如IRF540);
b. 加固焊點,避免虛焊;
c. 優化電機驅動電路,增加續流二極管(如1N4007),抑制反向電動勢。
四、失效預防與防護策略(從源頭降低故障風險)
場效應管的失效多可通過前期設計與使用防護避免,以下是關鍵要點:
1. 選型防護:耐壓、耐流留足余量(建議≥1.5倍額定值),根據場景選擇合適類型(如低壓選MOS管,高頻選JFET);

2. 靜電防護:焊接時使用防靜電手環、烙鐵接地,避免人體靜電擊穿柵極;存儲運輸采用防靜電包裝;
3. 電路防護:
? 柵極串聯電阻(10Ω~1kΩ)+ 并聯電容(100pF~1nF),抑制干擾與浪涌;
? 漏源極并聯續流二極管(如TVS管),吸收反向電壓;
4. 使用防護:避免長期過載運行,保證散熱良好,定期檢查焊點與引腳狀態。
結語
場效應管的故障排查,核心是“先判類型、再選方法、最后找誘因”。從外觀初檢到專業儀器測試,從常見故障到場景化失效分析,掌握這套體系,可快速解決絕大多數FET相關問題。未來,隨著寬禁帶FET(GaN/SiC)的普及,其故障類型可能新增(如熱應力導致的封裝開裂),但“精準檢測、根源分析”的邏輯始終適用。做好防護與規范使用,才能讓場效應管穩定發揮作用,支撐電路高效運行。
