在現代電子電路與電力系統中，整流器是不可或缺的基礎元器件，其核心作用是將方向交替變化的交流電（AC） 轉換為方向固定、大小相對穩定的直流電（DC），為LED、芯片、傳感器、電機驅動、電源模塊等絕大多數直流用電設備提供穩定的供電基礎。從手機充電器、家電電源，到工業供電、新能源設備，整流器都是電能轉換的關鍵環節，其工作原理圍繞半導體器件的單向?qū)щ娞匦哉归_，主要分為半波整流、全波整流、橋式整流三大核心類型。

一、整流器的核心基礎：單向?qū)щ娞匦?/span>

整流器的工作依賴二極管這一核心半導體器件，二極管具有典型的單向?qū)щ娦?/span>：當陽極接高電位、陰極接低電位時，二極管正向?qū)ǎ娏骺身樌ㄟ^；當陽極接低電位、陰極接高電位時，二極管反向截止，電流無法流通。正是利用這一特性，整流器能夠“篩選”交流電的正負半周，將交替變化的電流轉化為單一方向的直流電流，這是整流工作的根本原理。

二、三種主流整流電路的工作原理

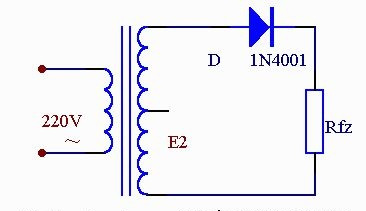

1. 半波整流：最簡單的基礎整流

半波整流是結構最簡易的整流方式，僅由一個二極管與負載串聯組成。交流電輸入時，正半周到來時二極管正向?qū)ǎ娏髁鹘?jīng)負載形成回路；負半周到來時二極管反向截止，電路中無電流通過。

這種方式僅利用了交流電的半個周期，輸出的直流電為斷續的脈沖波形，效率低、紋波大，僅適用于對電源穩定性要求極低的簡易電路，是整流原理的基礎演示形式。

2. 全波整流：利用雙繞組提升效率

全波整流需要兩個二極管配合帶中心抽頭的變壓器工作，變壓器次級繞組分為對稱的兩部分，兩個二極管分別連接繞組兩端，共同接向負載。交流電輸入時，正負半周分別驅動兩個二極管交替導通，兩個半周的電流最終都以相同方向流過負載，實現了全周期的電流利用。

相較于半波整流，全波整流輸出的直流電連續性更好、效率更高，但缺點是需要專用的中心抽頭變壓器，體積和成本更高，應用場景相對受限。

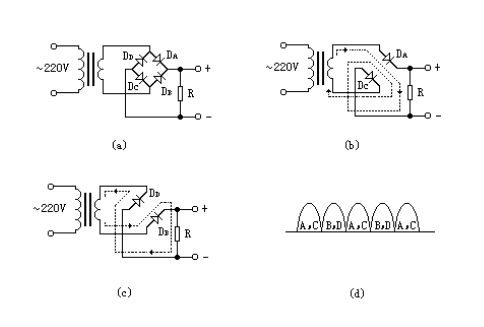

3. 橋式整流：最常用的高效整流

橋式整流是目前應用最廣泛的整流形式，由四個二極管接成電橋結構，無需中心抽頭變壓器，適配普通交流輸入。其工作原理為：交流電正半周時，一組對角的兩個二極管導通，另一組截止；負半周時，另一組對角的二極管導通，原先導通的一組截止。

無論交流電正負半周如何變化，電流始終以同一方向流過負載，完整利用了交流電的全部周期，輸出效率高、波形平穩，是電源適配器、開關電源、工業整流設備的首選方案，也是我們?nèi)粘ｋ娮釉O(shè)備中最常見的整流形式。

三、整流后的關鍵環節：濾波與穩壓

經過整流器輸出的電流，雖為單一方向的直流電，但仍存在電壓波動（紋波），無法直接供給精密電子元件使用。因此在整流電路后，通常會搭配電容、電感組成濾波網絡，濾除脈沖紋波，將波動的直流電轉化為平滑的直流電；部分高精度電路還會增加穩壓芯片，進一步穩定輸出電壓，確保供電的純凈與穩定。

四、整流器的核心價值與應用

整流器的本質是電能形態的轉換器件，依托二極管單向?qū)щ姷暮诵脑恚瑢崿F(xiàn)了交流電到直流電的精準轉換。它小到手機充電頭、LED驅動，大到汽車發電機、新能源充電樁、工業變頻設備，都是電能轉換的核心部件，直接決定了供電系統的效率、穩定性與可靠性。

理解整流器的工作原理，是掌握電源電路、電子電力技術的基礎，也能清晰認識到這一基礎元器件在現代電子設備中不可替代的作用。
