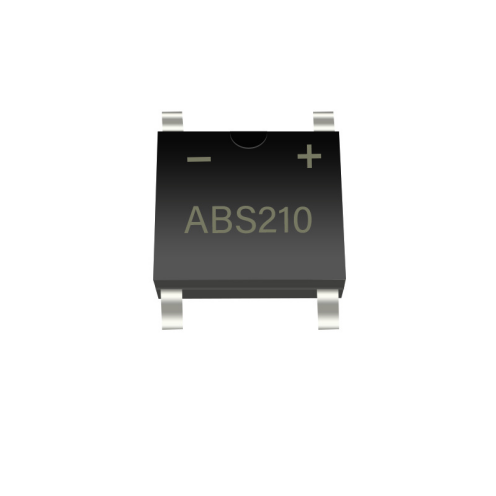

新邦微ABS210是一款2A、1000V、ABS貼片封裝的橋式整流器,集成4顆GPP玻璃鈍化二極管芯片,專為小功率、高壓、高密度電源場景設計,在消費電子、工業控制、照明等領域廣泛應用。

一、核心參數速覽
? 型號:ABS210
? 封裝:ABS-4(SOP-4,貼片小方橋)
? 正向平均電流:2A(Io)
? 反向峰值電壓:1000V(VRRM)
? 正向壓降:1.1V@2A(VF)
? 浪涌電流:60A(IFSM,8.3ms單半波)
? 反向漏電流:≤5μA@1000V
? 工作溫度:-55℃~+150℃
? 封裝特性:無鉛、RoHS、UL 94 V-0阻燃

二、五大核心技術優勢
1. 高壓高可靠:1000V反向耐壓+GPP玻璃鈍化
? 1000V反向峰值電壓,適配寬電壓輸入(如220V市電),抗電網波動與浪涌。
? 采用GPP玻璃鈍化芯片,PN結被玻璃層完整保護,隔絕濕氣、粉塵,大幅提升長期可靠性與抗老化能力,漏電流低至5μA。
2. 高效低損耗:低VF+高浪涌能力
? 正向壓降僅1.1V@2A,整流損耗小、發熱低,提升電源轉換效率。
? 峰值浪涌電流達60A,可抵御開機/短路瞬間的強電流沖擊,保護后級電路。
3. 極致小型化:ABS貼片封裝,節省PCB空間
? ABS-4為超薄貼片封裝,體積遠小于傳統插件橋堆,適配高密度、小型化PCB設計。
? 支持SMT自動化貼裝,兼容260℃/10s回流焊,生產效率高、成本低。
4. 寬溫穩定:-55℃~+150℃,適應嚴苛環境
? 工作溫度覆蓋極寒到高溫,可在工業、戶外、車載等惡劣環境穩定運行。
? 熱阻低、散熱設計合理,2A滿載下溫升可控,適合長時間連續工作。
5. 高性價比:通用型設計,兼顧性能與成本
? 模壓塑料封裝+標準化工藝,成本可控,適合大批量消費電子應用。
? 無鉛、環保,符合全球電子合規要求。
三、典型應用場景
1. 消費電子電源(最主流)
? 手機/平板充電器、電源適配器(5W~24W):將220V交流轉為直流,體積小、效率高。
? 機頂盒、路由器、光貓:小功率開關電源的核心整流器件。
? 小家電:電飯煲、加濕器、臺燈、風扇等內置電源。

2. LED照明驅動
? LED球泡燈、面板燈、燈帶驅動電源:適配高壓輸入,整流穩定、發熱低,提升燈具壽命。
3. 工業與控制領域
? 小型PLC、傳感器電源、工業繼電器:提供穩定直流,適應工業寬溫與電磁環境。
? 安防監控、門禁系統:小體積、高可靠,滿足24小時不間斷運行。

4. 其他場景
? 通信設備、醫療小功率儀器、車載電子輔助模塊:高壓、小電流、高可靠需求場景。
四、選型與設計要點
? 適合2A及以下、1000V及以下的全波整流場景,優先用于小功率、高壓、空間受限的PCB設計。
? 設計時需預留散熱空間,避免與高溫元件緊鄰;大電流/高溫場景建議增加覆銅面積輔助散熱。
? 對比同規格插件橋堆,ABS210在體積、貼裝效率、成本上優勢顯著,是消費電子與工業小電源的優選方案。
總結
新邦微ABS210以2A/1000V高壓規格、GPP高可靠芯片、ABS超薄貼片封裝、低損耗高浪涌、寬溫穩定五大優勢,成為小功率高壓整流的標桿器件。它完美平衡性能、體積與成本,廣泛賦能消費電子、LED照明、工業控制等領域,是電源工程師實現高效、緊湊、可靠設計的核心選擇。
